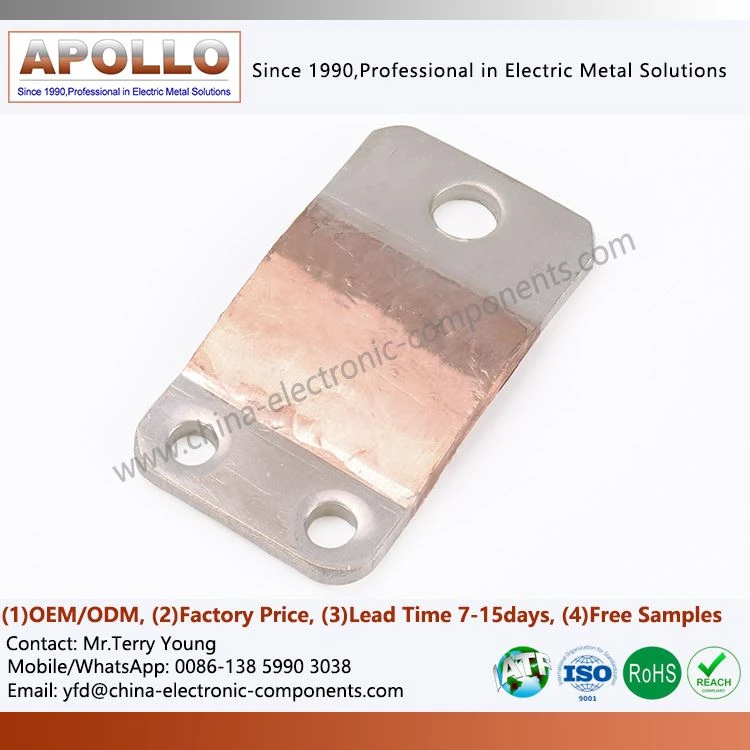

Koperfolieconnector voor schakelapparatuur
Producten Beschrijving

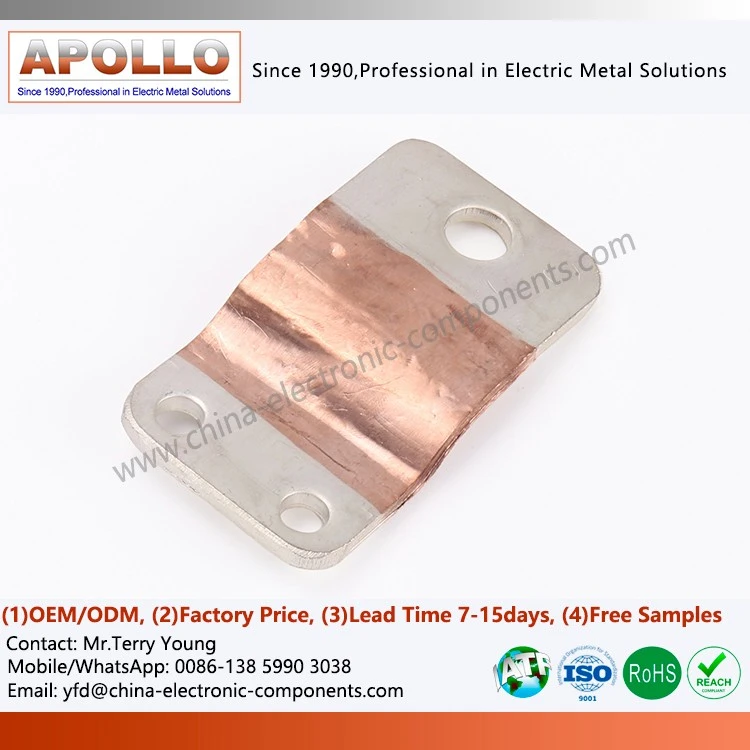

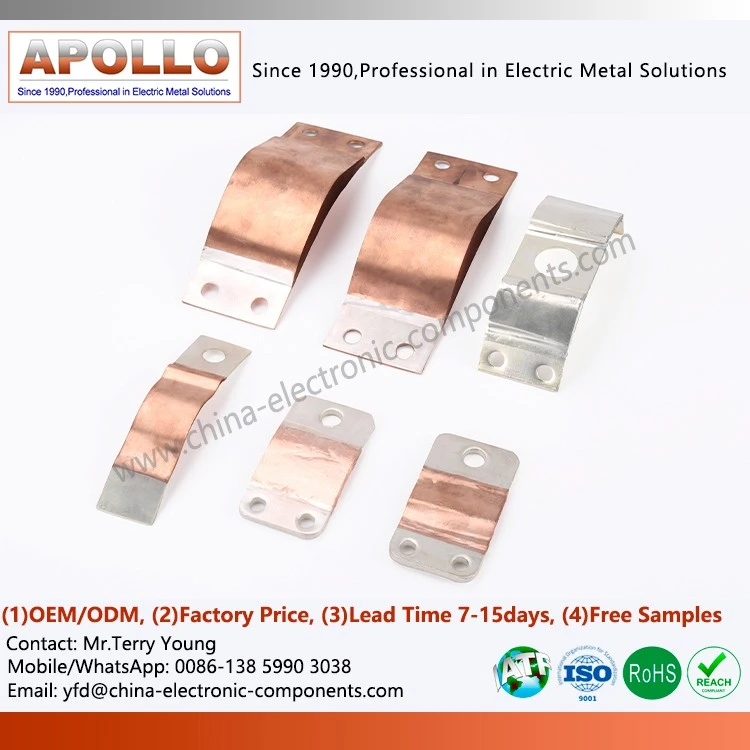

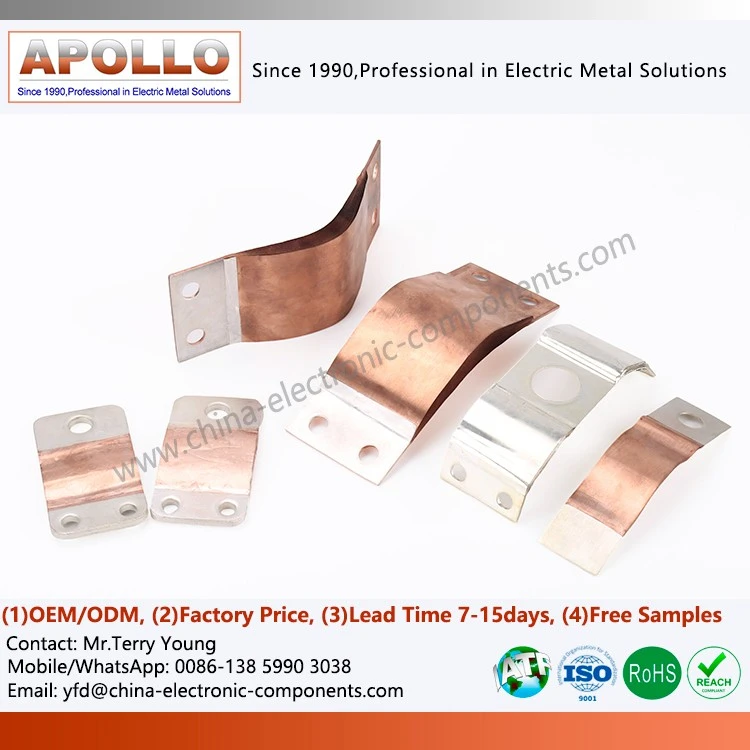

Koperfolie-connectoren voor schakelapparatuur zijn flexibele geleidende connectoren, meestal samengesteld uit meerdere lagen dunne -gauge koperfolie die nauwkeurig aan elkaar zijn gelamineerd. Stabiele geleidende aansluitgebieden worden aan beide uiteinden gevormd door druklassen, diffusielassen of integraal krimpen.
Hun belangrijkste structurele kenmerken zijn onder meer:
Meer-gelaagde structuur: de koperfolielagen zijn stevig met elkaar verbonden en vormen een geleidend kanaal met lage-contact- weerstand.
Flexibiliteit en buigbaarheid: absorbeert verplaatsing, thermische uitzetting en samentrekking, en trillingen tijdens de werking van de apparatuur.
Geïntegreerde eindbehandeling: Hoge verbindingssterkte, geschikt voor bout- of klemmontage.
Optionele oppervlaktebehandelingen: vertinnen, verzilveren of anti-oxidatiebehandeling om aan te passen aan verschillende toepassingsomgevingen.
Deze structuur vermindert het risico op falen als gevolg van mechanische spanning of temperatuurverschillen aanzienlijk, terwijl de hoge stroomdraagcapaciteit behouden blijft.
Materiële voordelen: Garanderen van de betrouwbaarheid van de krachtoverbrenging vanaf de bron
Geleidende kernmaterialen met hoge-zuiverheid
Met behulp van T2/T3 zuurstof-vrije koperfolie (of aangepaste Cu-ETP elektrolytische koperfolie): Lassen van meerlaagse flexibele busbarconnectorzuiverheid Groter dan of gelijk aan 99,99%, geleidbaarheid Groter dan of gelijk aan 58 MS/m, vergeleken met gewoon koper, wordt de geleidbaarheid met 12% verbeterd en wordt het stroomoverdrachtsverlies met 15% verminderd; De dikte van de koperfolie wordt geregeld op 0,05 ~ 0,2 mm, de dikte-uniformiteitsfout is kleiner dan of gelijk aan ± 0,005 mm, waardoor een uniforme stroomverdeling na het lamineren wordt gegarandeerd en plaatselijke verwarming wordt vermeden; zuurstof-vrij koper heeft een zuurstofgehalte van minder dan of gelijk aan 0,003%, uitstekende mechanische eigenschappen, treksterkte groter dan of gelijk aan 205 MPa en een levensduur bij buigvermoeidheid groter dan of gelijk aan 10.000 cycli zonder breuk. 2.Hoogwaardige hulpmaterialen-
Isolatiemateriaal: De isolatielaag van siliconenrubber heeft een temperatuurbestendigheidsbereik van -50 graden tot +180 graden, uitstekende weerstand tegen veroudering en boogweerstand, voldoet aan de vlamvertragende norm UL 94 V0 en barst of loslaat niet onder langdurige -omgevingen met hoge temperaturen;
Lasmateriaal: Er wordt gebruik gemaakt van zilver-gebaseerd soldeervulmetaal (zilvergehalte groter dan of gelijk aan 60%), met een laag smeltpunt, goede vloeibaarheid, hoge lassterkte, en de geleidbaarheid van de verbinding ligt dicht bij die van het basismateriaal, waardoor het risico van verkeerd solderen of koud solderen wordt geëlimineerd;
Elastisch materiaal: De elastische eindcomponenten zijn gemaakt van berylliumbrons, met uitstekende elastische herstelprestaties en een levensduur van meer dan of gelijk aan 100.000 cycli, waardoor een stabiele contactdruk wordt gegarandeerd, zelfs na langdurig gebruik-.
Toepassingsvoordelen
Midden- en hoogspanningsschakelapparatuur
Door stroomonderbrekers, scheiders en stroomrails aan te sluiten, absorbeert de flexibiliteit perfect de elektrodynamische schokken bij het openen en sluiten, waardoor het een kerncomponent is die een veilige werking garandeert.
Stroomonderbrekers voor generatoruitlaat
Flexibele koperfolierail biedt betrouwbare elektrische verbindingen en mechanische buffering in zware omgevingen die worden blootgesteld aan enorme kortsluitstromen en generatortrillingen.
Energietransformatoren en reactoren
Wordt gebruikt om wikkeldraden en bussen aan te sluiten, waardoor thermische uitzetting en krimp effectief worden gecompenseerd en door spanning-geïnduceerde schade aan de wikkelingsisolatie wordt voorkomen.
Zware industriële apparatuur zoals elektrische ovens en elektrolytische eenheden

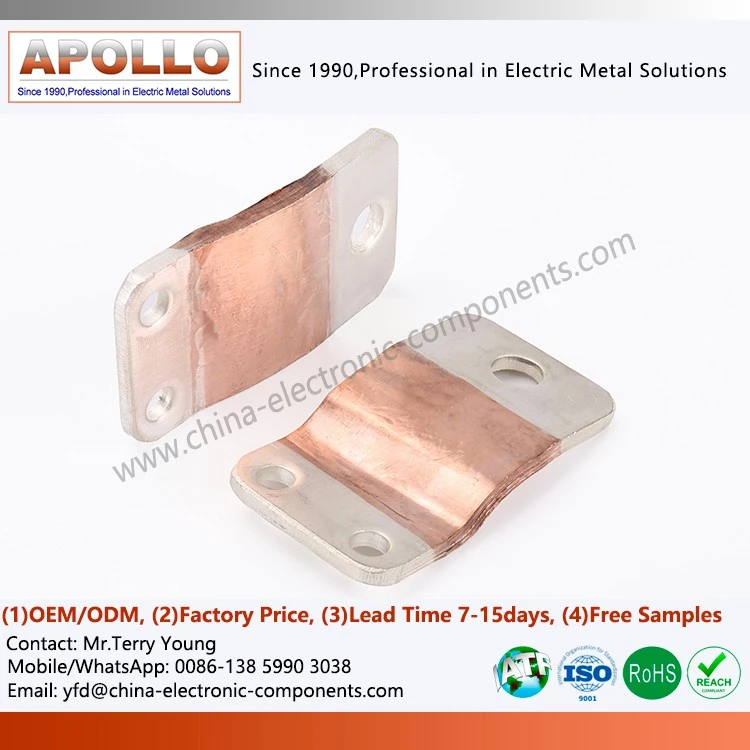

Gelamineerde Cu-busbar Multi-Lassende flexibele koperen busbars De superieure weerstand tegen vermoeidheid garandeert een continue productie onder voortdurende trillingen en thermische cycli.
De duivel zit in de details: een diepgaande presentatie van professionele waarde
Dubbel-gebogen elastische structuur
ElkC11000 Kopergelamineerde flexibele railis niet vlak, maar heeft eerder een nauwkeurig vooraf-ontworpen boog. Eenmaal geïnstalleerd en vastgezet, genereert deze structuur een continue, adaptieve elastische feedbackkracht, die de spanningsrelaxatie compenseert die wordt veroorzaakt door materiaalkruip en thermische cycli. Dit is het kerngeheim van het handhaven van contactdruk op de lange- termijn.
Gedifferentieerd dikteontwerp
Over de lengte van de connector kan de dikte van de flexibele koperen busbar, aangepast voor ingotovens, worden onderscheiden op basis van de stroomdichtheidsverdeling en de vereisten voor warmteafvoer. Dikker aan het eindcontactgebied om de weerstand te verminderen, en matig dunner in het centrale flexibele gebied om de flexibiliteit te vergroten, waardoor een nauwkeurig evenwicht tussen prestaties en kosten wordt bereikt.
Anti-elektrochemische corrosie-interface
Bij het verbinden van ongelijksoortige metalen (zoals koper en aluminium) leveren we speciale connectoren of tussenpakkingen met overgangsplaten, waardoor elektrochemische corrosiepaden effectief worden geblokkeerd en de betrouwbaarheidsproblemen op lange termijn- van ongelijksoortige metaalverbindingen worden opgelost.
