Gesoldeerde elektrische contacten voor stroomonderbrekers Storingsanalyse en preventiestrategieën

Op het gebied van elektronische assemblage is de analyse van veelvoorkomende oorzaken van het falen van soldeerverbindingen een cruciale discipline. Het gaat niet alleen om het beoordelen van de soldeerkwaliteit van printplaten, maar ook om foutdiagnose, onderzoek naar de oorzaak en het ontwikkelen van verbeteringsmaatregelen. Het falen van soldeerverbindingen kan worden veroorzaakt door verschillende factoren, waaronder materiaaleigenschappen, ontwerpfouten, onjuiste productieprocessen en omgevingsfactoren.

Veelvoorkomende oorzaken van falen van soldeerverbindingen
Thermische spanning: Als gevolg van temperatuurveranderingen die elektronische apparaten ervaren tijdens het gebruik, ondergaat het Precious Metal Brazed Contacts-materiaal thermische uitzetting en samentrekking, waardoor thermische spanning op de soldeerverbinding ontstaat.
Mechanische belasting: Tijdens de montage, het transport of het gebruik van elektronische apparaten kunnen ze worden blootgesteld aan fysieke schokken of trillingen, die schade aan of breuken aan de soldeerverbindingen kunnen veroorzaken.
Materiaalmoeheid: het materiaal van Silver Alloy Brazed Contacts ondergaat vermoeidheid onder langdurige- herhaalde belasting, wat leidt tot een geleidelijke afname van de materiaalprestaties en uiteindelijk tot falen.
Omgevingsfactoren: Omgevingsfactoren zoals vochtigheid, chemische corrosie en temperatuurwisselingen kunnen het verouderings- en faalproces van gesoldeerde contactpunten versnellen.

Storingsmodi voor soldeerverbindingen
Het ontstaan ​​van barsten: Kleine scheurtjes verschijnen voor het eerst in spanningsconcentratiegebieden van hoog-gelaste zilveren contacten, zoals de randen van soldeerverbindingen of verbindingen met pads.
Scheurvoortplanting: Door de voortdurende werking van spanning zullen deze scheuren geleidelijk uitzetten, waardoor meer voor de hand liggende scheuren ontstaan.
Soldeerverbindingsbreuk: Wanneer scheuren zich tot op zekere hoogte voortplanten, zullen de gesoldeerde contacten van edelmetaal breken, wat mogelijk een onderbreking van het circuit of het losraken van componenten veroorzaakt, wat de normale werking van het gehele elektronische apparaat beïnvloedt.

Macroscopische inspectie:Inspecteer het uiterlijk van zilverlegeringgesoldeerde contacten met vergrootglas om scheuren en breuken te identificeren.

Observatie van de interne structuur:Gebruik professionele snijtechnieken om de interne structuur van de soldeerverbindingen te observeren en mogelijke defecten te identificeren.

Interne defectdetectie:Detecteer interne defecten in gesoldeerde contactpunten met behulp van gespecialiseerde technieken, zoals holtes en scheuren.

Microscopische structuur- en samenstellingsanalyse:Observeer de microscopische structuur van de soldeerverbindingen en analyseer de samenstelling om materiaalverontreinigingsproblemen uit te sluiten.

Mechanische prestatietests:Evalueer de trek-, buig- en andere mechanische eigenschappen van zilveren hoog-lascontacten.

Omgevingssimulatietesten:Simuleer de daadwerkelijke gebruiksomgeving om de levensduur van de soldeerverbindingen te voorspellen.

Ontwerpoptimalisatie:Verminder de spanningsconcentratie door een rationeel ontwerp om het draagvermogen-en de duurzaamheid van edelmetaalgesoldeerde contacten te verbeteren.

Materiaalkeuze:Kies soldeer- en substraatmaterialen met uitstekende weerstand tegen vermoeidheid en weerstand tegen omgevingserosie.

Procesbeheersing:Controleer nauwkeurig parameters zoals lastemperatuur, tijd en atmosfeer om de kwaliteit van zilverlegeringgesoldeerde contacten te garanderen.

Milieubeheer:Beheers de productie- en gebruiksomgeving om de impact van temperatuurschommelingen en corrosieve gassen te verminderen.

Kwaliteitsbewaking:Implementeer wetenschappelijke procescontrole om de consistentie en betrouwbaarheid van gesoldeerde contacttips te garanderen.

Stressverlichting:Gebruik technieken zoals uitgloeien om de restspanning in hoog-zilveren contactpunten voor lassen te verminderen.

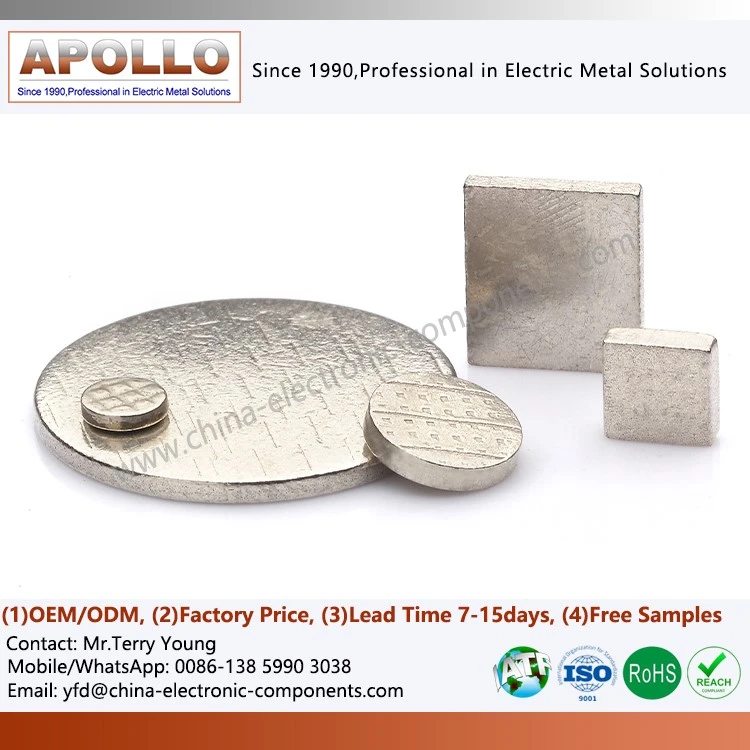

Bij kritische stroomapparatuur zoals stroomonderbrekers is de betrouwbaarheid van soldeerverbindingen de kernfactor met betrekking tot de operationele veiligheid. OnsGesoldeerde elektrische contacten voor stroomonderbrekersvolg strikt de bovengenoemde logica voor foutpreventie. Ze selecteren materialen van hoge-kwaliteit met uitstekende weerstand tegen vermoeidheid en corrosie. Door nauwkeurige procescontrole en spanningsverlichting verminderen ze de faalrisico's veroorzaakt door thermische spanning en mechanische spanning aan de bron. De stabiele soldeerverbindingsstructuur en uitstekende mechanische eigenschappen bieden een belangrijke garantie voor de veilige werking van de stroomonderbreker op lange termijn.
